Catu daya (power supply) merupakan suatu rangkaian elektronik yang mengubah arus listrik bolak-balik (AC) menjadi arus listrik searah (DC). Catu daya ini berfungsi sebagai sumber tenaga listrik misalnya pada baterai atau accu.
catu daya yang saya bahas ini,adalah catu daya keluaran 5v
komponen-komponen yang diperlukan:
- Trafo, Kabel power, PCB, FeCl3, spidol, kertas, solder, timah, alat bor
Kedua, komponen-komponen yang kita gunakan diantaranya :
- Dioda bridge 4A
- Resistor 0.1 Ohm, 100 Ohm, 270 Ohm
- Kapasitor polar 4700uF / 50V
- Transistor TIP2955
- IC 7805 dan 7905
- Kapasitor 10 uF / 35V
- Fuse 2A
- LED merah dan hijau

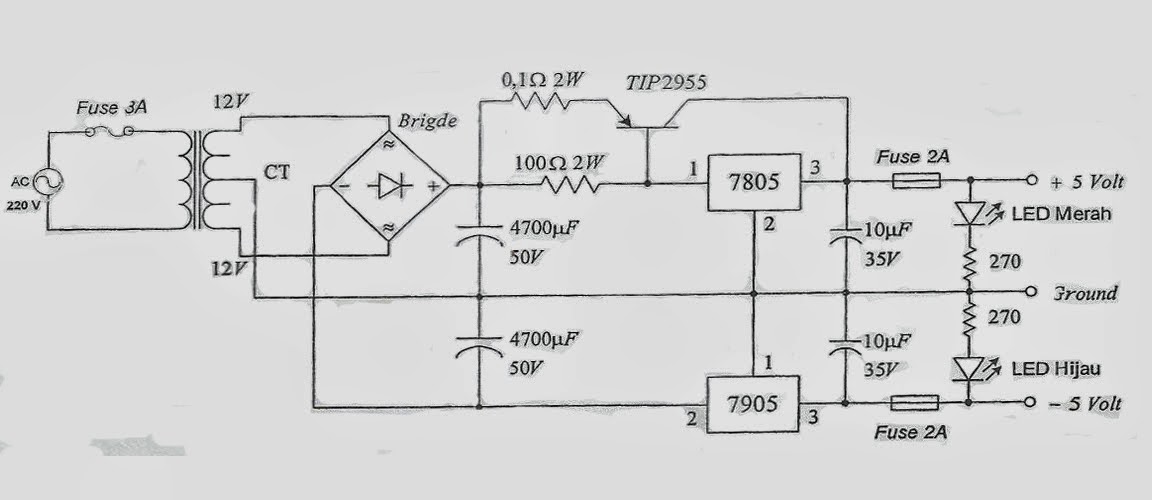

Gambar 1. Skema Rangkaian Catu Daya 5 Volt
flowchart:
Gambar 2. Flowchart Catu Daya 5 Volt
Langkah-langkah pembuatan catu daya 5 Volt :
- Buatlah layout pada kertas seperti gambar skema rangkaian di atas.
- Tempel kertas layout tersebut pada papan PCB, bor sesuai layout yang telah dibuat dengan menggunakan alat bor. Jika sudah selesai, lepas kertasnya.
- Salin jalur hasil layout ke papan PCB dengan menggunakan spidol permanen.
- Jemur papan PCB sampai spidol benar-benar kering.
- Larutkan papan PCB ke dalam larutan FeCl3 hingga tembaganya hilang.
- Susun dan solder komponen pada PCB sesuai dengan layout yang telah dibuat.
- selesai sudah langkah-langkahnya.
